型号 |

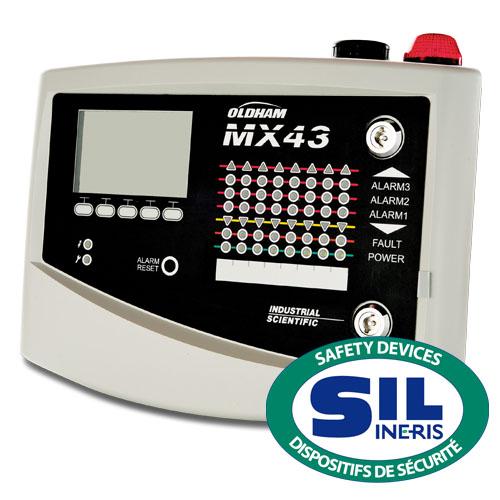

MX 43 气体检测控制面板 |
|
尺寸（壁挂式） |
尺寸（壁挂式） |
|
尺寸（机架） |
19 "、4U；482.8 x 177 x 192.5 mm（19.1 x 7 x 7.6 英寸） |
|
防护等级 |
IP55（壁挂式）、IP31（机架） |
|
进线（壁挂
式） |
12 M16 电线，4 至 8 mm²（8 至 11 AWG） 线缆外径
6 M20 电线，6 至 12 mm²（7 至 9 AWG） 线缆外径 |
|
显示屏 |
LCD 背光显示屏 + 智能键
出故障时可以视频翻转模式显示
可由用户进行定制（同时显示 1 至 16 个通道、固定或滚动式显示、按事件显示...）
带报警阈值的条形图 |
|
可视指示器 |
每条线路 7 个 LED 指示灯
1 个 LED 故障指示灯
1 个 LED 故障指示灯 |
|
按钮 |
5 个智能键
1 个声音报警接收/重置按钮 |
|
操作与使用 |
|
|
工作温度 |
工作温度 |
|
工作温度 |
-20°C 至 +50°C |
|
湿度 |
5 至 95% RH |
|
电力 |
100-240 Vac 50-60 Hz 或 21-28 Vdc，最大 112 W |
|
电池 |
可选嵌入式备用电源 (0.6 Ah) |
|
能耗 |
最小 500 mA （无�？椋� |
|
检测线路 |
|
|
数字线路 |
最多 8 个
RS-485 通信、私属协议、9600 波特
2 条屏蔽双绞线 |
|
模拟通道 |
最多 8 个
0-23 mA 模拟信号输入（4 至 20 mA 专为进行检测而保留）120 Ohm 负载阻抗
2 或 3 芯屏蔽线缆 |
|
电压（典型） |
21 至 28Vdc |
|
每条线路最大电流输出 |
500 mA |
|
总计最大电流输出 |
2.4 A 固定（3.2 A 间歇） |
|
报警 |
|
|
每通道 |
5 个报警等级（A1、A2、A3、高于上限、低于下限）+ 故障
用于可燃气体检测的非模糊读取选项 |
|
可编程阈值 |
瞬时值或平均值、上升或下降报警、手动或自动
确认 |
|
可编程阈值 |
瞬时值或平均值、上升或下降报警、手动或自动
确认 |
|
带继电器 |
5 个可全面编程的报警继电器
1 个故障继电器（不可配置）
干触点继电器
DPCO 继电器，触点评级为 250 Vca 2 A（感应） |
|
数字信号输出 |
来源于：
RS-485 Modbus RTU 系列连接 |
|
认证 |
|
|
EMC |
符合 EN50270 |
|
ATEX |
EN50271 和度量性能符合 EN60079-29-1 |
|
低压指令 |
符合 EN61010 |
|
CSA |
认证中 |
